| 加工定制：是 | 品牌：启点时代 | 型号：XILINX 10PIN并口线 |
| 线芯材质：其他 | 芯数：10pin |

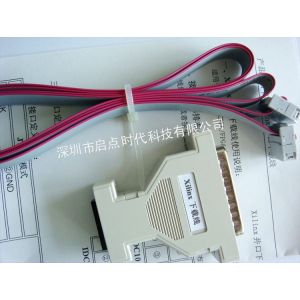

兼容FPGA/JTAG模式。支持老版本Fundation和各种版本ISE软件，可以提供10Pin和6Pin接口的下载线，长度约80cm，端口定义如下，订购时请注明需要6Pin或者是10Pin的接口。
下载线接口图示[Pin编号对应目标板上的接口引脚，下载线红色线或者接头上标了“▼”的那端为脚]
6Pin接口图示
10pin接口图示
二、接头引脚排布
排线红色线或者接头上标了“▼”的那端为脚，引脚分布关系如下：
|
|
三、接口定义
10Pin接口定义
Pin | FPGA下载模式 | JTAG下载模式 |
1 | CCLK | TCK |
2 | GND | GND |
3 | D/P | TDO |
4 | VCC | VCC |
5 | nPROG | TMS |
6 | NC | NC |
7 | NC | NC |
8 | NC | NC |
9 | DIN | TDI |
10 | GND | GND |
6Pin接口定义
Pin | FPGA 下载模式 | JTAG下载模式 |
1 | VCC | VCC |
2 | GND | GND |
3 | CCLK | TCK |
4 | D/P | TDO |
5 | DIN | TDI |
6 | nPROG | TMS |
