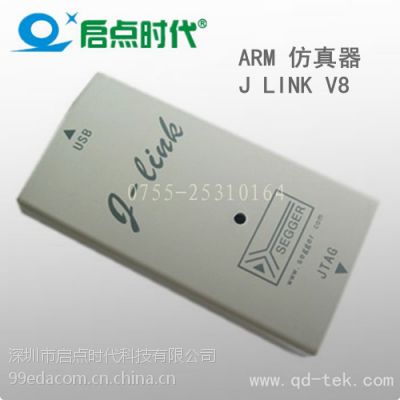

JLINK/J-LINK V8仿真器(全功能版,支持固件更新)

J-LINK V8支持ARM7、ARM9、ARM11、Cortex-M3核心，支持ADS、IAR、KEIL开发环境。

1.JLINK 全功能仿真器--采用09全新芯片；

2.正宗原版双芯输出缓冲器

（双BUFFER）

飞利浦原装74ALVC164245DGGR

3.JLink USB口 esd 保护ic  全保护！

4.采用500毫安自恢复保险丝保护我们的USB口，全保护！

5.本店的JLink 采用1.*** 大电流 8550 三极管，*** power on 命令可以输出400ma电流！

您的产品可以直接由JLINK供电进行仿真，非常方便！！！！

6.全部机器贴片加工，***质量！

V8.0版本相对V7.0版本的改进：
（1）改进了SWD硬件接口电路,假冒JLINK V8使用JTAG调试方式时可以正常调试,但当调试CORTEX-M3内核的芯片时将不能使用SWD功能.V7硬件SWD部分跟V8不一样，如果强行切换到SWD方式,JLINK的主控芯片将会被烧毁!JLINK V8 接口电路采用两片电平转换芯片，采用一片电平转换芯片的必是假冒V8!

（2）V8.0使用双色LED可以指示更多的工作状态，V7.0只有1个LED指示灯；
（3）优化了固件结构，将固件升级功能移到bootloader区，使应用程序区扩大一倍，便于增加新的功能;
 (4) 对于ARM11的支持更好,速度远快于JLINK V7,是ARM11的.


产品介绍

     J-Link是SEGGER公司为支持仿真ARM内核芯片推出的JTAG仿真器。配合IAR EWARM，ADS，KEIL，WINARM，RealView等集成开发环境支持所有ARM7/ARM9内核芯片的仿真，通过RDI接口和各集成开发环境无缝连接，操作方便、连接方便、简单易学，是学习开发ARM最实用的开发工具。

J-Link ARM主要特点:
*IAR EWARM集成开发环境无缝连接的JTAG仿真器
*支持所有ARM7/ARM9内核的芯片，以及cortex M3，包括Thumb模式
*支持ADS,IAR,KEIL,WINARM,REALVIEW等几乎所有的开发环境
*下载速度高达ARM7:600kB/s，ARM9:550kB/s，通过DCC可达800 kB/s
*JTAG速度12 MHz
*目标板电压范围1.2V –3.3V,5V兼容
*自动速度识别功能
*监测所有JTAG信号和目标板电压
*完全即插即用
*使用USB电源（但不对目标板供电）
*带USB连接线和20芯扁平电缆
*支持多JTAG器件串行连接
*标准20芯JTAG仿真插头
*选配14芯JTAG仿真插头
*选配用于5V目标板的适配器
*带J-Link TCP/IP server，允许通过TCP/ IP网络使用J-Link
J-Link支持ARM内核:
* ARM7TDMI（Rev 1）
* ARM7TDMI（Rev 3）
* ARM7TDMI-S（Rev 4）
* ARM720T * ARM920T
* ARM926EJ-S
* ARM946E-S
* ARM966E-S
* ARM11
* Cortex-M3


SEGGER公司更新软件频率很快，大家可以定期到SEGGER网站下载版本。
下载地址：/download_jlink.html

质量***
  和原装V8电路原理相同
  和原装V8器件参数相同
  原装固件，绝非DIY的固件
  选用厂家元器件
  机器加工，焊接可靠，外观精致

产品规格

电源 USB供电，整机电流< 50mA
USB接口 USB 2.0全速12Mbps
目标板接口
 JTAG (20P)
J-Link和目标板间的串行数据传送速度 12MHz
支持的目标板电压 1.2 – 3.3V，5V兼容
目标板供电电压 4.5 – 5V (由USB提供5V)
目标板供电电流 300mA，具有过流保护功能
工作环境温度 +5°C ... +60°C
存储温度 -20°C ... +65 °C
湿度 <90%
尺寸（不含电缆） 100mm x 53mm x 27mm
重量（不含电缆） 70g
电磁兼容 EN 55022, EN 55024
支持的操作系统 Microsoft Windows 2000
Microsoft Windows XP
Microsoft Windows XP x64
Microsoft Windows 2003
Microsoft Windows 2003 x64
Microsoft Windows Vista
Microsoft Windows Vista x64


发货清单：

1.J-LINK V8 仿真器一台

2.ＵＳＢ电缆一条

3.20pin（2.54间距）仿真排线两条

4.20pin(2.0间距）仿真排线两条

5.10pin(2.0间距）仿真排线两条

6.转接板一个

7.保修卡一张（序列编号）

8.***防震包装盒一个

转接板成品,它包含了市场上常见的20PIN2.54间距、 20PIN 2.0间距 、10PIN 2.0间距

http://www.99eda.com/list.asp?id=1437
