| 种类：启点时代 | 品牌：启点时代 | 型号：USB BLASTER |
| 应用范围：集成电路IC | 接口类型：USB | 加工定制：否 |
| 制作工艺：注塑 | 工作频率：低频 | 形状：矩形 |
| 接触件材质：ABS | 支持卡数：多合一 | 特性：防潮 |
| 线长(mm)：20 | 绝缘体材质：好 | 芯数：10 |
| 读卡类型：好 | 针数：10 |

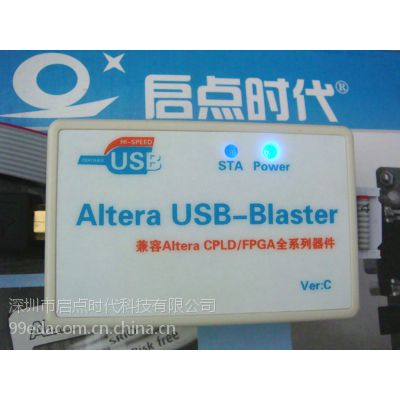

一、USB Blaster下载电缆性能特点
1．支持1.8V、2.5V、3.3V 和5.0V 应用系统
2．支持SignalTap II 嵌入式逻辑分析仪功能
3．支持ALTERA 公司全系列器件
CPLD：MAX3000、MAX7000、MAX9000 和MAX II 等
FPGA：Stratix、Stratix II、Cyclone、Cyclone II、ACEX 1K、APEX 20K 和FLEX 10K等
主动串行配置器件：EPCS1、EPCS4、EPCS16等
增强配置器件：EPC1、EPC4 等。
4．支持三种下载模式(AS、PS和JTAG)，
JTAG 下载模式 ：Cyclone、Cyclone II、Stratix II、Flex10K、Acex1K、Max7000 和Max3000测试时采用
主动串行（AS）模式：EPCS1 和EPCS4、EPCS16
被动串行（PS）模式：Stratix 和Stratix GX测试时采用
5．支持与Nios II 嵌入式软核处理器的通信和在系统调试
6．速度快
下载FPGA 配置程序是ByteblasterII 的6 倍。在一些速度要求高的应用场合下仍可使用SignalTap II 嵌入式逻辑分析仪进行实时分析。调试Nios II处理器时同样可以处理一些实时应用。
当使用ByteblasterII电缆调试SignalTap II嵌入式逻辑分析仪和Nios II嵌入式软核处理器时，如果数据交换的速率太快，都不可避免地出现死机。此时使用USB Blaster则可有效地避免死机现象发生。
7．使用方便
只有要USB 口的计算机都能使用USB Blaster。不象ByteblasterII 那样要求计算机带有并口。
目前许多笔记本电脑，甚至台式机都不再配备并口，此时ByteblasterII 将无法使用。
二、接头引脚排布
10Pin排线红色线或者接头上标了“▼”的那端为脚，引脚分布关系如下：
| ② | ④ | ⑥ | ⑧ | ⑩ |
| ① | ③ | ⑤ | ⑦ | ⑨ |
IDC10接头引脚排布
三、接口定义
下表为JTAG模式接口定义：
| ①TCK | ②GND |
| ③TDO | ④VCC |
| ⑤TMS | ⑥NC |
| ⑦NC | ⑧NC |
| ⑨TDI | ⑩GND |
下表AS模式接口定义：
| ①DCLK | ②GND |
| ③CONF_DONE | ④VCC |
| ⑤nCONFIG | ⑥nCE |
| ⑦DATAOUT | ⑧nCS |
| ⑨ASDL | ⑩GND |
销售清单：
1、Altera USB-Blaster下载电缆 一个
2、USB连接线 一条
3、10Pin连接线[20cm长] 一条
